Nowa wersja oprogramowania RFLink z obsługą MySensors

Pojawiła się nowa wersja oprogramowania dla RFLink R44 z obsługą MySensors, do pobrania tu -> Link

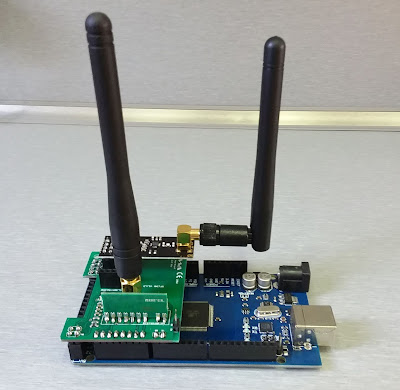

Dla dobrego zasięgu najlepiej zamontowac moduł NRF24L01 z zewnętrzną antenką.


Po ściągnięciu rozpakowujemy archiwum i programujemy tak jak opisałem we wcześniejszym wpisie na blogu -> Link

Uruchamiamy plik RFLinkLoader.exe i w Select file wybieramy plik RFLink.cpp.hex z rozpakowanego archiwum, odpowiedni port com w Serial Port i klikamy Upload/Program Firmware to device.

Po wgraniu oprogramowania klikamy Serial Port Logging i najlepiej włączyć wszystkie opcje dla modułu NRF, czyli NodoNRF:ON, MiLight:ON, BLE:ON, MySensors:ON.


Po włączeniu tych opcji powinniśmy zobaczyć wykryte urządzenia w logu jak wyżej.

Teraz już wystarczy podłączyć i dodać RFLink jak opisałem we wcześniejszym wpisie na blogu -> Link

Po jakimś czasie w Konfiguracja -> Urządzenia powinniśmy zobaczyć wykryte urządzenia MySensors przez RFLink.


Dodajemy je klikając w zieloną strzałkę i wpisując nazwę.

Z tego co zauważyłem RFLink nie pokazuje poprawnych wartości dla niektórych odbiorników MySensors i nie wykrywa wszystkich rodzaji czujników MySensors, nie wykrywa mi np. czujnika jakości powietrza z czym bramka MySensors nie ma problemu.
